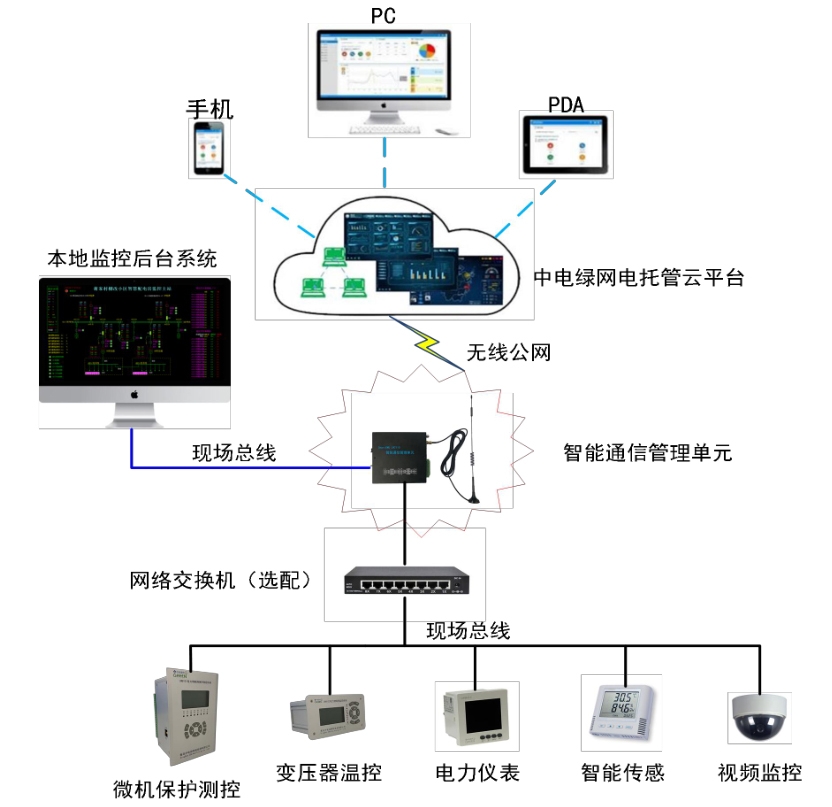

簡介：LW2110 系列智能通信管理單元是高度集成的新一代嵌入式智能通信裝置，是站所自動化系統的一個重要組成部分，用 于實現對整個站所現場設備的信息采集和監控，并集中送往本地監控系統、遠方調度自動化系統或智能監控運維云平臺系統，同時將上述系統的調控指令下發給現場的各個智能裝置，實現當?shù)鼗蜻h(yuǎn)程控制。該系列產品是一款基于TIAM3354 Sitara ARM?CortexA8-1GHZ 主頻的工業級嵌入式計算機，支持 RS485 通訊、有線網絡通訊、全網通4G/5G 通訊，適用于電力集中器、通訊管理、工業控制、智能網關等場合。
型號：
| 型號 | 網口數量 | 串口數量 | 其他 |
| LW2110(W)-E1S2 | 1 | 2 | 支持全網通4G （可選） |
| LW2110(W)-E2S6(R) | 2 | 6 | 支持全網通4G （可選） 支持LoRa 無線 （可選） |
| LW2110(W)-E4S10 | 4 | 10 | 支持全網通4G （可選） |
| LW2210 | 1 | 1 | 不支持4G |
| LW2210W | 0 | 1 | 支持LoRa 無線，支持中繼 |
特點：
高性能的硬件平臺
基于 TI AM3354 Sitara ARM?CortexA8-1GHZ 主頻的工業級嵌入式系列產品，無風扇設計，全金屬機框，耐高溫（－40～75℃）及抗 EMC 干擾能力強，運行穩定可靠。
豐富的通信接口類型
該系列產品型號齊全，通信接口豐富多樣，可根據用戶需要進行靈活配置。具有 4/8/16 串口，2/4 網絡接口，還可根據用戶需求添加其他接口：CAN、微功率無線、載波等接口。
穩定高效的軟件系統，內嵌實時數據庫
采用了 Linux 的嵌入式操作系統，系統運行穩定，內嵌實時數據庫，能夠高效地完成自動化系統通信任務。采用有效的緩沖機制，確保變位信息、事件順序記錄及遙控等操作 100％不丟失。
強大的調試維護手段
通過我們公司開發的配置調試軟件，可以方便靈活的完成程序升級、參數設置、通信點表導入導出、查詢通信報文、查詢數據等功能。
完善的規約支持能力
支持絕大多數常用電力及工業控制類規約，如 MODBUS、部頒 CDT 遠動規約、工控標準規約 OPC、IEC870-5-101遠動規約、IEC870-5-103 繼電保護通信規約、IEC870-5-104 遠動規約、DNP3.0 等。
靈活的現場擴充能力
系統采用面向?qū)ο蟮某绦蛟O(shè)計理念，具備良好的開放式軟件框架結構，提供二次開發包，可在已有規約類的基礎上繼承或者全新開發現場需求的特殊規約類。
主要功能：
1. 【采集站內智能設備信息】—— 通過 485 串口總線或以太網通信等方式與站內的智能設備（微機保護裝置、電力儀表、測控裝置、站內模擬盤、直流屏、主變溫控裝置等）進行通信，接收處理并轉發智能設備上送的各種信息。
2. 【與站內監控系統通信】—— 將各種采集的信息送往站內監控系統，通過監控系統值班人員可以方便直觀地監控整個站所的運行情況，同時將監控系統下發的各種控制命令轉送給智能設備。
3. 【與調度中心自動化系統通信】—— 承擔與調度中心自動化系統的通信任務，一方面將自身采集信息上送，另一方面將遠方調度中心下發的命令轉給具體智能設備執行。
4. 【與云平臺系統通信】—— 通過 4G/5G 或者光纖通信方式與我公司的智能監控運維云平臺系統進行通信，將現場采集的信息實時傳遞給云平臺，方便用戶對站所內的設備進行遠程監控。
5. 【智能 網關功能 】—— 內嵌網關功能，可以完成各端口之間及各規約之間的轉換。
6. 【信息的合成運算】—— 可以根據工程需要按照計算規則編輯合成新的信息，合成信息可與實采信息等同處理，轉發給調度、站內監控系統。
7. 【實現在線調試和監測】—— 通過配套的調試軟件，技術人員能夠非常方便地監視通信管理機的運行狀況，可以觀察數據庫的實時變化、觀察各個通信口的數據報文、通信狀態、調試信息。強大的網絡聯機維護手段可以大大提高工程現場的維護和調試效率。
典型應用：
廠站綜合自動化系統方案
LW-GZDW 智能型直流電源屏
有源電力濾波裝置
電力物聯網智能高壓開關柜
配電室、開閉所一二次融合解決方案
