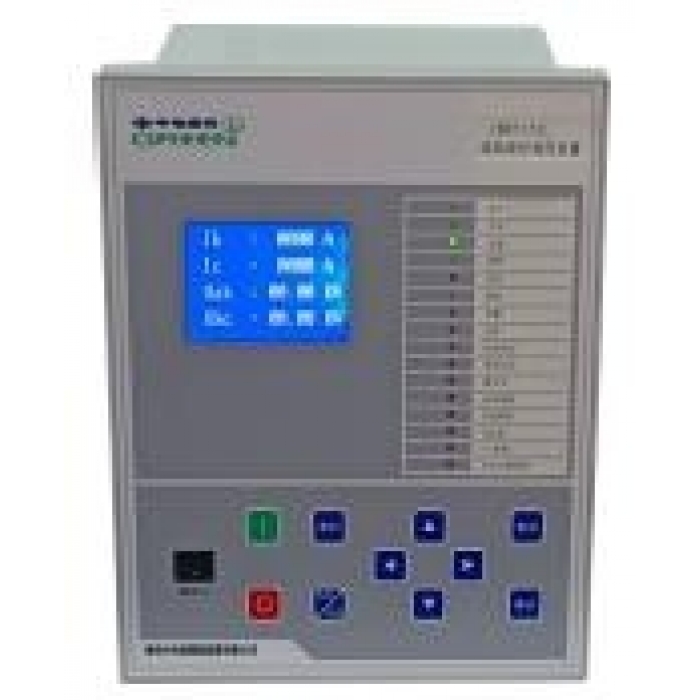

簡介：LW8101E 系列微機保護測控裝置適用于35kV 及以下電力系統的繼電保護、測量、控制，滿足35kV 及以下電力系統廠站綜合自動化的需求。裝置集保護、測量、控制功能于一體，并且具備強大的通信功能。既可在開關柜就地安裝，也可集中組屏安裝。產品集成度高、通用性強，可作為線路、變壓器等各種電氣設備的主保護或后備保護。
型號：
| LW8101E | 微機綜合保護測控裝置 |
| LW8101EL | 線路保護測控裝置 |
| LW8101ET | 變壓器保護測控裝置 |
| LW8101EC | 電容器保護測控裝置 |
| LW8101EM | 電動機保護測控裝置 |
| LW8101EZ | 進線備自投及保護測控裝置 |
| LW8101EP | PT 保護及并列裝置 |
特點：
先進的32 位高速處理器，強大的運算判斷處理能力。
中文液晶顯示，人機界面友善、操作方便。
采用多層印制板及表面貼裝技術，強弱電嚴格分離，達到高標準電磁兼容性能。
采用高分辨率采樣芯片，精度高，測量精確。
模塊化、組態化嵌入式軟件功能設計，功能齊全，配置靈活。
采用高可靠性設計，并具有完善的自檢功能，保證裝置可靠運行。
體積小、重量輕，可集中組屏，也可分散安裝在開關柜上。
裝置具有高速RS485 通訊接口，方便與各類監控系統及其他智能設備連接通訊。
主要功能：
1. 保護功能
裝置適用于35KV 及以下電壓等級的發電廠、變電站、配電站所等場合，功能涵蓋了電力變壓器保護、線路保護、電
容器保護、電動機保護等。
2. 測量功能
裝置可實時采集測量電壓、電流、頻率、有功功率、無功功率及功率因數等。裝置設有11 路開關量采集接口，開入
量電源為裝置自身輸出的直流電源，可用于采集斷路器位置接點、刀閘位置接點、外部閉鎖接點、變壓器非電量信號
接點等開關量。
3. 控制功能
裝置可接收遠方遙控命令進行斷路器的分閘、合閘控制操作，也可通過裝置鍵盤菜單操作或開關柜控制按鈕對斷路器
進行手動分閘、合閘控制操作。保護定值的修改、保護功能的投退均可由遠方遙控進行。
4. 事件記錄功能
裝置具有大容量事件記錄功能，可以將發生的重要事件生成報告保存，裝置失電后報告不丟失。裝置事件的存放采用
循環方式，即有最新事件報告保存時，最老的事件自動被刪除。動作事件報告的內容為裝置發生保護動作的保護類型、
保護動作的發生時間、以及保護動作時刻的故障量數據。
5. 通信功能
裝置支持RS485 通信方式，支持IEC103、IEC101、Modbus 等多種工業及電力通信規約，既可以連接本地監控后臺，
也可以連接遠方監控主站或監控云平臺。
